System transmisji video DJI SDR Transmission Combo 2

System transmisji video DJI SDR Transmission Combo 2

 DJI SDR Transmission 2 wykorzystuje udoskonaloną technologię SDR, oferując większą odporność na zakłócenia, lepszą jakość obrazu i większy zasięg¹. Nawet na zatłoczonym planie zapewnia przesył obrazu z wysoką szybkością danych i niskim opóźnieniem, ułatwiając sprawny monitoring oraz współpracę całej ekipy. Urządzenie może działać zarówno jako nadajnik, jak i odbiornik, dzięki czemu jego konfigurację da się elastycznie dopasować do potrzeb konkretnej produkcji. Obsługa DCI 4K/60FPS 10-bit HDR, możliwość połączenia 1 nadajnika z nawet 8 odbiornikami³ oraz funkcja Auto Channel 2.0⁴ pomagają sprostać wymaganiom bardziej rozbudowanych planów zdjęciowych. Całość zamknięto w lekkiej, kompaktowej konstrukcji, a zgodność z urządzeniami z serii DJI Ronin² dodatkowo poszerza zakres zastosowań. Wersja Combo zawiera 2 nadajniki-odbiorniki DJI SDR Transmission 2, 2 adaptery cold-shoe do kamery, 2 adaptery akumulatora NP-F i 2 kable USB-C do USB-C.

NAJWAŻNIEJSZE PARAMETRY

• Maksymalny zasięg transmisji: do 4 km (CE)
• Minimalne opóźnienie: 35 ms
• Maksymalna rozdzielczość wideo: DCI 4K / 60 fps (10-bit HDR)
• Kodowanie wideo: H.265
• Maksymalny bitrate: do 50 Mb/s
• Częstotliwości pracy: 2,4 GHz / 5,1 GHz / 5,2 GHz / 5,4 GHz / 5,8 GHz (w tym pasma DFS)
• Szerokość pasma: do 40 MHz
• Złącza wideo: HDMI, USB-C (opcjonalnie SDI przez moduł rozszerzeń)
• Format audio: 16-bit, 48 kHz, stereo PCM
• Obsługa połączeń: 1 nadajnik do 8 odbiorników (tryb Multi-Group: do 5 TX / 40 RX)
• Zasilanie: Akumulatory NP-F (6,8–8,4 V), USB-C PD (15 V / 9 V), gimbale z serii DJI RS
• Pobór mocy: ok. 5,04 W – 10,36 W (w zależności od trybu i podłączonych modułów)
• Wymiary jednostki: 76 × 61 × 25 mm (bez anten)
• Waga jednostki: ok. 136 g (z antenami)
• Temperatura pracy: od -10°C do 40°C

Stabilna praca na większym planie

DJI SDR Transmission 2 przesyła obraz z jednego nadajnika do nawet 8 odbiorników, z których każdy umożliwia zdalne sterowanie³. Dzięki temu reżyserzy i operatorzy zyskują dostęp do obrazu w wysokiej rozdzielczości, a pozostali członkowie ekipy – na przykład osoby odpowiedzialne za ostrość – mogą zdalnie zmieniać ustawienia i obsługiwać kamerę. Urządzenie wspiera również transmisję Multi-Group³, umożliwiając jednoczesną pracę nawet 5 nadajników i 40 odbiorników. Takie rozwiązanie ułatwia organizację bardziej złożonych produkcji i pomaga zachować niezawodny bezprzewodowy przesył bez rezygnacji z jakości obrazu 4K⁶.

Stabilne połączenie z Auto Channel 2.0

Funkcja Auto Channel 2.0⁴ automatycznie zarządza kanałami, pomagając utrzymać niezawodne połączenie nawet na bardziej wymagającym planie. Po włączeniu trybu Auto urządzenia DJI SDR Transmission 2 rozpoznają się nawzajem i inteligentnie koordynują wykorzystywane częstotliwości. Dokładne skanowanie pasma oraz wykrywanie zakłóceń umożliwiają płynne przełączanie między częstotliwościami⁵ wraz ze zmianą warunków. Dzięki temu przesył obrazu pozostaje niezakłócony również wtedy, gdy kilka zestawów pracuje obok siebie.

Jeszcze lepsza jakość i większy zasięg

DJI SDR Transmission 2 obsługuje DCI 4K/60FPS, 10-bit HDR6 oraz wideo H.265 z szybkością transmisji do 50 Mbps7, zapewniając wysoką szczegółowość, płynne przejścia tonalne oraz czytelne odwzorowanie jasnych i ciemnych partii kadru. Zasięg sięga nawet 4 km8, dlatego urządzenie sprawdzi się zarówno na otwartych przestrzeniach, jak i w bardziej wymagających warunkach, na przykład podczas realizacji ujęć z poruszających się pojazdów czy pracy z dronami FPV. Mimo wyższej jakości obrazu opóźnienie może wynosić zaledwie 35 ms9, co sprzyja szybkiej reakcji podczas zdalnej obsługi, między innymi przy regulacji ostrości czy wykonywaniu ruchów gimbalem.

Dopasowany do różnych konfiguracji

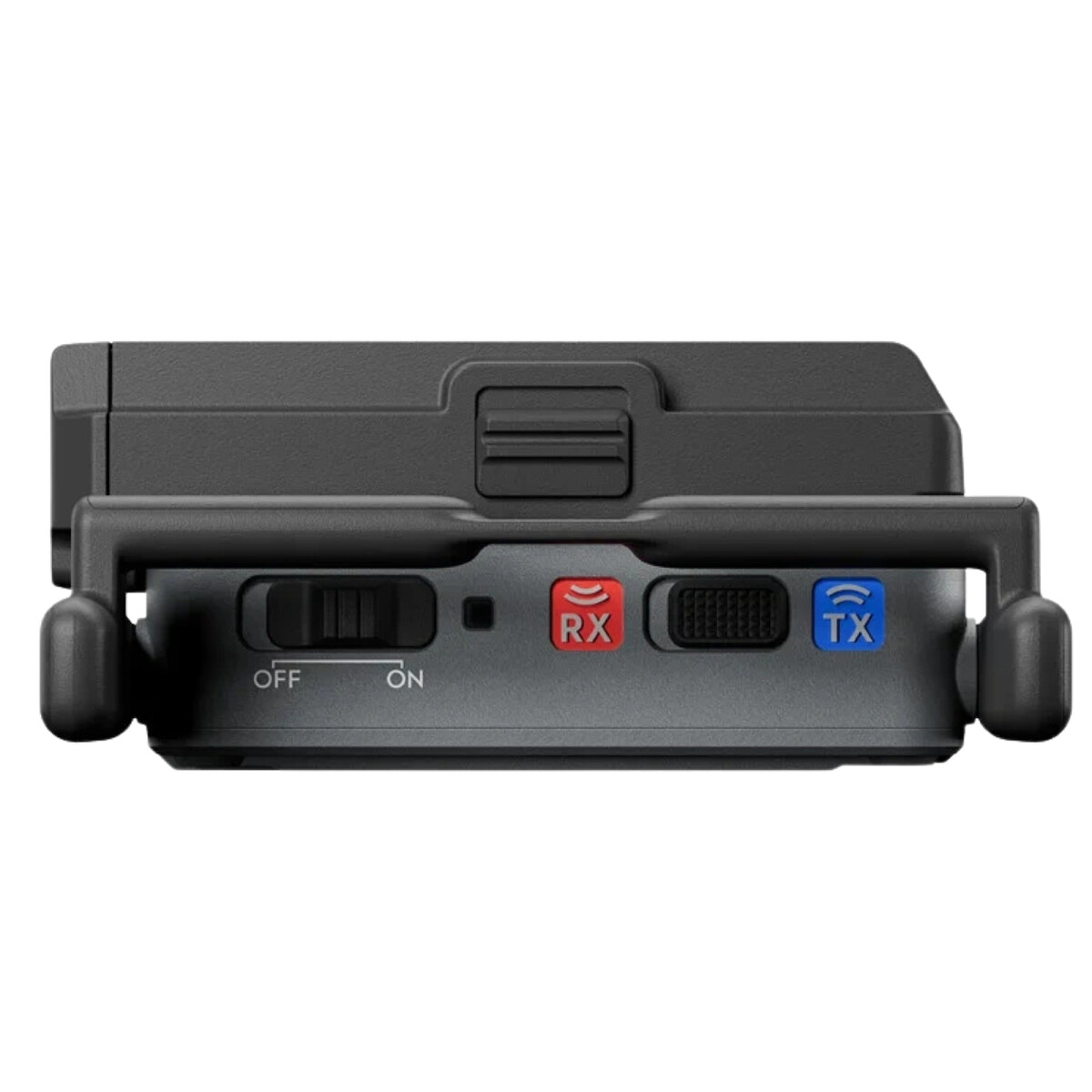

DJI SDR Transmission 2 można w każdej chwili przełączyć między trybem nadajnika i odbiornika, dlatego nie trzeba z góry ustalać proporcji TX do RX, a układ zestawu łatwo dostosować do aktualnych potrzeb na planie. Urządzenie waży około 136 g i oferuje 1 port HDMI oraz 2 porty USB-C, co ułatwia współpracę z różnymi kamerami i gimbalami. Zakres dostępnych połączeń da się dodatkowo rozszerzyć za pomocą płytki rozszerzeń10, wyposażonej w 1 port SDI, 1 HDMI i 4 porty USB-C. Akcesorium obsługuje również przesyłanie metadanych przez SDI z popularnych kamer filmowych, takich jak ARRI i RED. Przy ujęciach samochodowych i w innych wymagających warunkach zewnętrznych przyda się także obudowa ochronna do nadajnika-odbiornika10 (sprzedawana oddzielnie), która zwiększa ochronę urządzenia, oferuje wiele punktów mocowania i ułatwia jego stabilne zamocowanie do różnych gimbali oraz zestawów montażowych

Integracja z ekosystemem Ronin i nie tylko

DJI SDR Transmission 2 płynnie współpracuje ze stabilizatorami z serii DJI RS2, a dzięki aplikacji DJI Ronin smartfon może służyć zarówno do obserwowania obrazu, jak i obsługi sprzętu – od bezprzewodowego sterowania gimbalem po rozpoczynanie i zatrzymywanie nagrywania. Urządzenie wspiera także DJI Ronin 2 i Master Wheels2, dzięki czemu nadaje się do bardziej rozbudowanych realizacji z dużymi kamerami filmowymi, na przykład na zestawach samochodowych czy wysięgnikach kamerowych. Przez USB-C11 można ponadto podłączyć urządzenia z serii Osmo Action lub Osmo Pocket, uzyskując wygodny sposób na zdalny obraz z trudno dostępnych perspektyw. Takie rozwiązanie sprawdzi się między innymi podczas realizacji sportowych, programów reality show czy ujęć, których wykonanie z wykorzystaniem większego sprzętu byłoby utrudnione.

Pełna kontrola nad podglądem

DJI SDR Transmission 2 ułatwia szybkie przełączanie między obrazem z różnych kamer – bez ponownego uruchamiania, skanowania czy parowania urządzeń. Źródło obrazu da się zmienić bezpośrednio z poziomu nadajnika-odbiornika lub aplikacji DJI Ronin, co usprawnia pracę na planie. Sygnał o wysokiej rozdzielczości i niskim opóźnieniu może być przesyłany do monitorów przez SDI12, HDMI lub DP, dzięki czemu kilka ekranów jednocześnie wyświetla ten sam czysty obraz. Do mobilnego monitoringu wystarczy natomiast połączyć telefon lub tablet z odbiornikiem przez USB-C13 i korzystać z aplikacji DJI Ronin – przewodowe połączenie pomaga zachować stabilny i szybki przesył obrazu.

Rozbudowane funkcje w aplikacji DJI Ronin

Aplikacja DJI Ronin¹³ oferuje narzędzia do oceny obrazu, takie jak LUT, histogram, waveform i false color, które ułatwiają precyzyjną analizę materiału podczas pracy na planie. DJI SDR Transmission 2 obsługuje również sterowanie kamerą za pomocą protokołu PTP¹⁴, umożliwiając z poziomu aplikacji sprawdzanie i regulację przysłony, czasu otwarcia migawki oraz ISO, a także robienie zdjęć i rozpoczynanie nagrywania. Urządzenie wspiera ponadto CEC dla kamer Sony, zapewniając dostęp do trybu Mirror Control. Za pośrednictwem aplikacji DJI Ronin da się również bezprzewodowo sterować stabilizatorami z serii DJI RS², korzystając między innymi z funkcji Force Mobile, wirtualnego joysticka i ponownego centrowania gimbala.

Kilka sposobów zasilania

DJI SDR Transmission 2 oferuje kilka metod zasilania, co ułatwia dostosowanie zestawu do różnych warunków pracy. Nadajnik-odbiornik współpracuje z popularnymi akumulatorami NP-F o napięciu od 6,8 do 8,4 V, a przez USB-C można zasilać go również za pomocą ładowarki zgodnej ze standardem PD¹⁵, przy napięciu wejściowym 15 V / 9 V¹⁶ i natężeniu 3 A. Urządzenie da się ponadto zamontować na DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 lub Master Wheels² i zasilać bezpośrednio z kompatybilnego sprzętu, bez potrzeby stosowania osobnego akumulatora.

Przypisy

1. W porównaniu z DJI SDR Transmission produkt został wyposażony w ulepszoną funkcję Auto Channel 2.0, która zapewnia lepszą jakość transmisji podczas jednoczesnej pracy wielu grup nadajników i odbiorników. Obsługuje obraz w jakości do DCI 4K/60FPS z maksymalnym bitrate’em kodowania 50 Mbps oraz transmisję na odległość do 4 km.
2. Obsługiwane modele obejmują DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 i Master Wheels. Uwaga: podczas korzystania z Ronin 2 lub Master Wheels wymagany jest przewód sterowania gimbalem DJI SDR Transmission 2 (USB-C do 4-pin) (sprzedawany oddzielnie). W przypadku RS 4, RS 4 Pro lub RS 3 Pro wymagany jest przewód sterowania gimbalem DJI SDR Transmission 2 (USB-C do CAN) (sprzedawany oddzielnie). Należy również pamiętać, że po podłączeniu nadajnika-odbiornika DJI SDR Transmission 2 do stabilizatora z serii RS zdalne sterowanie kamerą wymaga dodatkowego przewodu sterowania wieloma kamerami, łączącego gimbal z kamerą. Można użyć przewodu sterowania wieloma kamerami dołączonego do stabilizatora lub kupić kompatybilny przewód w oficjalnym sklepie DJI, odpowiednio do modelu kamery. Informacje o obsługiwanych modelach kamer i dostępnych funkcjach sterowania można znaleźć na stronie „Camera & Lens Compatibility” danego stabilizatora. Ponadto po podłączeniu nadajnika-odbiornika DJI SDR Transmission 2 do stabilizatora za pomocą płytki szybkiego montażu natywna konfiguracja do nagrywania w pionie nie jest obsługiwana.
3. Aby uzyskać optymalną jakość transmisji, zaleca się jednoczesne korzystanie z maksymalnie pięciu nadajników w tym samym obszarze. DJI SDR Transmission 2 nie może łączyć się z innymi produktami DJI do transmisji wideo.
4. Funkcja Auto Channel 2.0 jest aktywowana, gdy tryb kanału Channel Mode ustawiono na Auto.
5. Pasma częstotliwości 5,8 GHz i DFS są niedozwolone w niektórych krajach lub regionach. Więcej informacji można znaleźć w lokalnych przepisach i regulacjach. Pasmo 5,600–5,650 GHz nie jest wykorzystywane.
6. Transmisja DCI 4K/60FPS HDR wymaga połączenia przez port HDMI lub DP (dolny port USB-C) w głównym module nadajnika-odbiornika.
7. Maksymalny bitrate kodowania wynosi 50 Mbps — wartość zmierzono w kontrolowanych warunkach. Rzeczywisty bitrate kodowania i transmisji może się różnić w zależności od otoczenia oraz odległości transmisji.
8. Pomiar przeprowadzono zgodnie z wymogami CE, przy użyciu jednego nadajnika i jednego odbiornika, na otwartej przestrzeni, bez przeszkód i zakłóceń, w kontrolowanych warunkach.
9. Nie uwzględniono opóźnienia kamery i wyświetlacza. Pomiar przeprowadzono podczas nagrywania wideo 1080p/60FPS i 4K/60FPS.
10. Sprzedawane oddzielnie.
11. Obsługuje połączenie z Osmo Action 6 oraz urządzeniami z serii Osmo Pocket (Osmo Pocket 4 i nowszymi) przez USB-C w celu podglądu obrazu i zasilania.
12. Port SDI znajduje się na płytce rozszerzeń DJI SDR Transmission 2, która jest sprzedawana oddzielnie.
13. Nadajnik-odbiornik działający jako odbiornik (RX) należy połączyć ze smartfonem lub tabletem za pomocą przewodu USB-C do USB-C albo USB-C do Lightning. Przewód nie znajduje się w zestawie.
14. Szczegółowe informacje można znaleźć na liście kompatybilności kamer u góry tej strony.
15. Wymagany jest zasilacz PD o mocy wyjściowej 65 W lub większej.
16. Napięcie wejściowe wynosi 9 V, gdy zasilanie odbywa się przez trzy dolne porty USB-C na płytce rozszerzeń DJI SDR Transmission 2 (SDI/HDMI/USB-C). W przypadku zasilania przez dwa porty USB-C nadajnika-odbiornika lub prawy port USB-C na płytce rozszerzeń napięcie wejściowe wynosi 15 V.

Specyfikacja techniczna

• Waga: Ok. 136 g (z antenami)
• Wymiary: 76 × 61 × 25 mm (dł. × szer. × wys., bez anten i adaptera zimnej stopki)
• Porty: HDMI: wejście/wyjście, USB-C (górny): wejście/wyjście zasilania PD, USB-C (dolny): wejście/wyjście DP, wejście/wyjście zasilania PD, aktywacja urządzenia i aktualizacja oprogramowania sprzętowego, eksport danych diagnostycznych, połączenie z aplikacją mobilną oraz urządzeniami z serii DJI Ronin*, Osmo Action 6** i Osmo Pocket**.
• Częstotliwość robocza: Pasmo częstotliwości bez DFS: 2,400–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz, Pasmo częstotliwości DFS: 5,250–5,350 GHz, 5,470–5,725 GHz
• Moc nadajnika (EIRP): 2,400–2,4835 GHz: < 20 dBm (SRRC/CE/MIC), 5,150–5,250 GHz: < 23 dBm (SRRC/CE/MIC), 5,250–5,350 GHz: < 23 dBm (SRRC/CE/MIC), 5,470–5,725 GHz:, < 26 dBm (CE/MIC) 5,725–5,850 GHz: < 30 dBm (SRRC), < 14 dBm (CE)
• Maksymalna szerokość pasma: 40 MHz
• Maksymalna szybkość kodowania: 50 Mb/s
• Pobór mocy: Tryb czuwania (bez podłączonych urządzeń zewnętrznych):, Pojedynczy nadajnik: ok. 5,04 W, Pojedynczy odbiornik: ok. 5,31 W, Transmisja 1T1R:, Jednostka główna: nadajnik ok. 8,52 W, odbiornik ok. 7,58 W, Każda jednostka z płytką rozszerzającą (wejście/wyjście SDI): nadajnik ok. 10,36 W, odbiornik ok. 8,89 W
• Zasilanie: Zasilanie USB-C typu 1: 15 V, 3 A (protokół PD*), Zasilanie USB-C typu 2: 6,8–17,5 V DC, Napięcie zasilania akumulatora NP-F: 6,8–8,4 V
• Formaty wejścia/wyjścia wideo: DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps, 4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps, 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps, 1080i (tylko wejście w jednostce głównej; wejście/wyjście na płytce rozszerzającej): 50/59,94/60 fps, 720p: 50/59,94/60 fps
• Formaty wejścia/wyjścia audio: Format wejściowy audio: dźwięk osadzony w sygnale SDI, HDMI lub DP
• Format wyjściowy audio: 16-bitowy, 48 kHz, stereo PCM
• System transmisji wideo: SDR
• Minimalne opóźnienie transmisji wideo: 35 ms
• Format kodowania wideo: H.265
• Maksymalny zasięg transmisji: 4 km (CE)
• Temperatura pracy: Od –10°C do 40°C (od 14°F do 104°F)
